آشنایی با استاندارد POE

استاندارد POE

 استاندارد POE یا Active Ethernet استانداردی است که در سال ۲۰۰۳ به منظور انتقال همزمان اطلاعات و جریان برق مورد نیاز یک دستگاه از طریق کابل اترنت توسط انجمن مهندسین برق و الکترونیک معرفی شد. در ادامه با نیک اندیشان همراه باشید.

 استاندارد POE چیست؟

به وسیله استاندارد POE، کابل‌های اترنت به‌طور هم‌زمان داده‌ها و برق را با استفاده از یک کابل شبکه انتقال می دهند. در نتیجه دستگاه‌هایی که دارای قابلیت POE هستند را می توان در مکان‌هایی که دسترسی به برق وجود ندارد نصب کرد. به این ترتیب دیگر نیاز به استخدام نیروی کار جهت کابل کشی نیست و هزینه های اجرایی شرکت یا سازمان کاهش می یابد.

استفاده از قابلیت POE سبب کاهش هزینه های سیم کشی، افزایش سرعت سیم کشی، سهولت در عملیات سرویس و نگه داری می شود. همچنین  ازآنجایی‌که POE از ولتاژ نسبتاً کم استفاده می‌کند خطرات حوادث الکتریکی کاهش می‌یابد.



تجهیزاتی که می توانند از استاندارد POE استفاده کنند عبارتند از:

Access Point

Wireless bridge and Router

IP Camera

IP Phone

همچنین دستگاه های خودپرداز، تجهیزات مخابراتی، کارت خوان، تجهیزات روشنایی و غیره ممکن است از قابلیت POE استفاده کنند.

علت استفاده از استاندارد POE

فرض کنید ۱۵ دوربین مداربسته قرار است در یک ساختمان نصب شود، در این صورت برای تامین برق به ۱۵ واحد منبع تغذیه نیاز است و در نزدیکی هر وسیله جانبی، سیم کشی ۲۲۰ خط برق امری نشدنی است . در این شرایط استفاده از  POE پیشنهاد می شود.

POE سبب کاهش هزینه تامین منبع تغذیه به هر وسیله جانبی متصل به شبکه می شود. به کمک قابلیت POE تجهیزات شبکه را می توان بر روی سقف که امکان دسترسی به پریز برق وجود ندارد نصب کرد.



چگونگی عملکرد استاندارد POE

همانگونه که می دانید در استاندارد اترنت از کابل های چهار زوج Cat X استفاده می شود که با کدهای رنگ و سیگنال به شرح زیر قابل شناسایی است

Cat5 Cable Coding

ولتاژ مجاز برای استاندارد POE در محدوده VDC 57-44 و بطور معمول VDC48 می باشد و جریان مجاز در این استاندارد، ۳۵۰ mA است. کاربرد های POE از تجهیزات شبکه مانند سوئیچ های Active Ethernet  تا تجهیزات بی سیم مانند Access Point ها، دوربین های IP Base و حتی تلفن های IP Base گسترش یافته است. سهولت اجرای پروژه ها با استفاده از POE به قدری زیاد است که عده ای از تولید کنندگان تجهیزات را بر آن داشته تا با روش های ارزان قیمت از آن بهره ببرند. و حاصل این تلاش تولید نوع خاصی از POE است که در عین انتقال ولتاژ از طریق رشته های آزاد کابل Data با استاندارد ۸۰۳.۱۱af  مطابقت کامل ندارد.



در این سیستم POE  با سه دستگاه زیر شبیه سازی شده:

  1. Power Supply
  2. Injector
  3. Splitter

Power Supply

وظیفه تولید ولتاژ مورد نیاز دستگاه را به عهده دارد.



 Injector

این دستگاه دارای دو ورودی و یک خروجی می باشد، ورودی اول متصل به Power Supply برای اتصال کابل اترنت معمولی و ورودی دوم برای منبع تغذیه DC است است. و خروجی شامل Data + DC Voltage برای اتصال کابل اترنت POE می باشد.



Splitter

این دستگاه شامل یک درگاه ورودی و دو درگاه خروجی است. ورودی شامل Data + DC Voltage برای اتصال کابل اترنت POE و خروجی اول DC Voltage و خروجی دوم Data  می باشد.

بنابراین عملکرد (اسپلیتر) کاملاً مخالف انژکتور PoE است. به این ترتیب بدون اینکه دستگاه قابلیت استفاده از استاندارد ۸۰۲.۳af را داشته باشد می توان با این روش از مزایای POE بهره برد. برخی از شرکت های سازنده تجهیزات شبکه سوئیچ های Active Ethernet تولید می کنند. با استفاده از این سوئیچ ها دیگر نیازی به دستگاه POE جداگانه نیست و تجهیزات POE Support می توانند بطور مستقیم به این سوئیچ ها متصل شوند.

POE چیست؟

بررسی استانداردهای POE



استاندارد ۸۰۲.۳af

استاندارد ۸۰۲.۳af مقدار ۱۵.۴ وات جریان DC بر روی کابل شبکه ارسال می کند. دستگاه‌هایی که از طریق POE روشن می‌شوند، حداکثر توان ۱۲.۹۵ را دریافت می‌کنند.



استاندارد ۸۰۲.۳at

در سال ۲۰۰۹، استاندارد ۸۰۲.۳at یا +POE توسط IEEE ارائه شد. این استاندارد توان ۳۰ وات را پشتیبانی می‌کند. در این استاندارد نیز دستگاه هایی که از طریق POE روشن می شوند. با توجه به اتلاف انرژی، توان ۲۵.۵ وات را دریافت می‌کنند.



استاندارد ۸۰۲.۳BT یا ++POE

با افزایش میزان استفاده از ابزارهای POE در تجهیزات شبکه، توان POE بیشتری برای رفع نیاز برق دستگاه ها نیاز است. در اوایل سال ۲۰۱۹ استاندارد ۸۰۲.۳bt با نام ++POE معرفی شد. که از تمام ۴ زوج سیم برای انتقال قدرت استفاده می‌کند. این استاندارد قادر است با استفاده از این روش توان ۴۹-۷۰ وات را تأمین نماید.

++POE دو نوع می باشد، مدل اول به نوع سه معروف است که دو یا هر چهار جفت پیچ خورده در یک کابل مسی قادر است در PD توان ۵۱W را پشتیبانی کند. نوع دوم که به نوع ۴ معروف است می تواند ۱۰۰ وات برق DC در هر پورت سوئیچ فراهم کند ++POE همچنین می‌تواند از اتصالات ۱۰ گیگابیتی پشتیبانی کند.

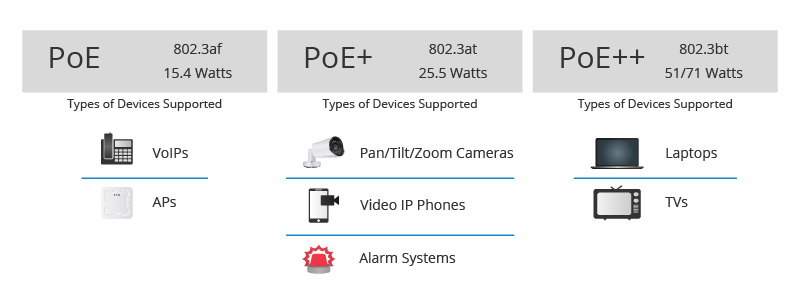

استانداردهای POE

سوئیچ POE چیست؟

یک سوئیچ‌ POE سوئیچی است که از تکنولوژی POE پشتیبانی می‌کند. در واقع، در این نوع سوئیچ می‌توانید با کابل شبکه، برق دستگاه‌ها را تأمین کنید.‌ سوئیچ‌ POE برق لازم برای راه‌اندازی دستگاه‌های دیگر را از طریق کابل اترنت (Ethernet) فراهم می‌کند.
