معرفی سوئیچ سیسکو مدل ۲۹۶۰

معرفی سوئیچ سیسکو مدل ۲۹۶۰

یکی از پرمصرف‌ترین محصولات سیسکو، سوئیچ‌های آن است که امروز در اکثر دیتاسنترها حداقل یک عدد از آن‌ها مشاهده می‌شود. این سوئیچ‌ها در مدل‌های مختلف با ویژگی و قابلیت‌های خاص برای رفع نیازهای سازمان‌ها و شرکت‌های مختلف ارائه‌شده‌اند. سوئیچ‌های مدیریتی خود به دو دسته سوئیچ‌های لایه ۲ مانند سوئیچ‌های سری ۲۹۶۰ و سوئیچ‌های لایه ۳ مانند سوئیچ‌های سری ۳۷۵۰، ۳۸۵۰، ۳۵۶۰ تقسیم می‌شوند. در ادامه به معرفی سوئیچ‌ Cisco سری ۲۹۶۰ این کمپانی می‌پردازیم.

سوئیچ شبکه چیست؟

برای اتصال پایانه‌ها و وسایل مختلف در شبکه از دستگاه‌هایی مانند سوییچ، هاب، روتر و … استفاده می‌شود. سوئیچ شبکه سخت افزاری است که کامپیوترهای موجود در شبکه محلی را به هم مرتبط می‌کند. به عبارتی داده‌های بسته بندی شده را از یک دستگاه می‌گیرد و توسط آدرس سخت افزاری (Mac addresses) به مقصد تحویل می‌دهد. سوییچ از جمله تجهیزات Active شبکه است و بسیار هوشمندتر از هاب عمل می‌کند. بر اساس مدل OSI سوئیچ شبکه در لایه Data Link  یا همان لایه دوم کار می‌کند.

معرفی سوئیچ‌ Cisco سری ۲۹۶۰

از پر استفاده ترین سوئیچ‌های شبکه، سوئیچ‌های سری ۲۹۶۰ سیسکو هستند که در لایه‌ ۲ یا Data Link کار می‌کنند و با نام سوئیچ‌های Access شناخته می‌شوند. معمولاً برای دوربین‌های مدار بسته، Device هایی که به شبکه نیاز دارند و بسیاری از سیستم‌ها مانند کامپیوتر، لپ‌تاپ از این نوع سوئیچ استفاده می‌شود. این سری از سوئیچ‌ها قابل نصب در رک می‌باشند.

سوئیچ‌های سری ۲۹۶۰ Stackable و دارای پورت گیگا بیت می‌باشند. Stackable یعنی برای افزایش توانایی سوئیچ می‌توان تعداد ۲ تا ۸ عدد سوئیچ را به کمک پورت‌های خاصی که Stack نام دارند به یک دیگر متصل کرد. با این اتصال پهنای باند به ۸۰ گیگا بیت بر ثانیه می‌رسد.

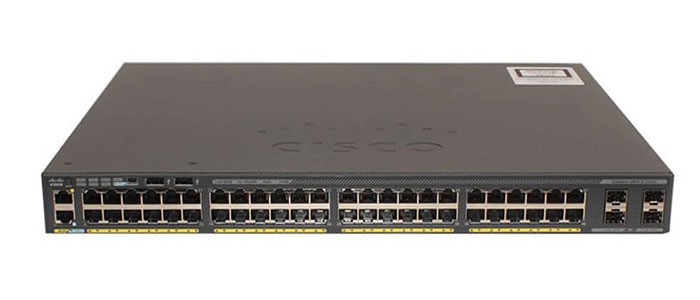

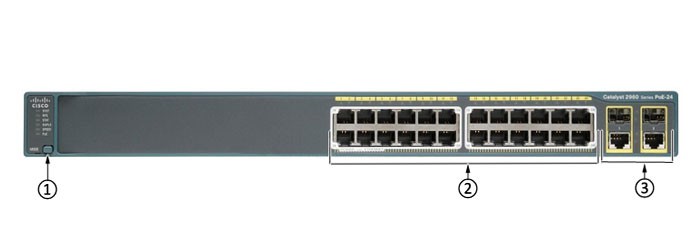

مشخصات کلی سوئیچ سیسکو مدل ۲۹۶۰

سوئیچ سری ۲۹۶۰ دارای دو نوع کلی ۲۴ یا ۴۸ پورت گیگابیت اترنت می باشند. در این مدل سوئیچ سیسکو از دو ماژول SFP+ با سرعت ۱۰G برای اتصال از طریق پورت Uplink می‌توان استفاده کرد. این مدل از سوئیچ شبکه می‌تواند از استاتیک روت، POE به‌وسیله استانداردهای ۸۰۲.۳at و ۸۰۲.۳af  و  Policy-Based Routing یا PBR و MAC-based VLAN assignment پشتیبانی کند. همچنین این سری از سوئیچ‌ها از port security و arp inspection برای افزایش امنیت شبکه در لایه ۲ نیز پشتیبانی می‌کنند.

سایر مشخصات و ویژگی‌های سوئیچ سیسکو مدل ۲۹۶۰

• جلوگیری از جعل و سوءاستفاده از آدرس ip
• پشتیبانی از private vlan
• پشتیانی از acl جهت فیلترینگ ترافیک بر اساس پورت و آدرس ip  مبدأ و مقصد.
• پشتیبانی از Port-based ACL
• پشتیبانی از قابلیت BPDU Guard که یک مکانیزم امنیتی برای پروتکل Spanning Tree Protocol است.
• پشتیبانی از  پروتکل LACP یا EtherChannel
• پشتیبانی از پروتکل DTP یا Dynamic Trunk Protocol
• UDLD یا Unidirectional link detection
• پشتیبانی از IGMP
• وجود قابلیت VTP یا VLAN Trunking Protocol برای مدیریت اطلاعات vlan روی سوئیچ های سیسکو

معرفی تعدادی از سوئیچ های سیسکو سری ۲۹۶۰:

 WS-C2960S-48TS-L

WS-C2960S-24PS-L

WS-C2960X-24PS-L

 WS-C2960X-48TS-L

WS-C2960-24TC

WS-C2960G-24TC-L

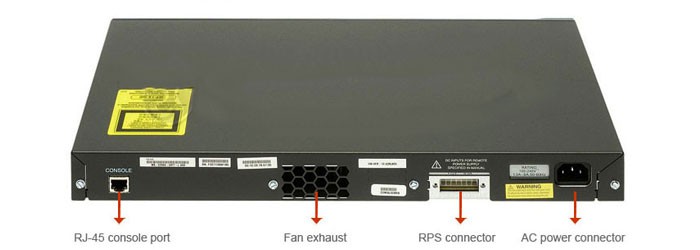

بررسی پارت نامبر سیسکو سری ۲۹۶۰

حرف WS مخفف Wire Speed نشان می دهد که این دستگاه یک سوئیچ است. حرف C مخفف Catalyst نشان می دهد این سوئیچ از سری کتالیست (شاسی) می‌باشد. بعد از حرف C چهار رقم مانند ۲۹۶۰ مشاهده می‌کنید. اگر رقم اول ۲ باشد یعنی این سوئیچ در لایه دوم مدل OSI کار می‌کند. بعد از این ۴ رقم یکی از حروف  X، S، G یا XR را مشاهده خواهید کرد که مفهوم هر یک را ادامه توضیح داده‌ایم.

X: سوئیچ قابلیت Stack با ۸ سوئیچ دیگر برای افزایش کارایی را دارد.

S: مخفف SFP است که نشان دهنده نوع پورت های Uplink SFP با سرعت ۱Gbps می‌باشد و دیتا را با سرعت ۱۰/۱۰۰/۱۰۰۰ انتقال می‌دهند.

XR: مانند سری X است. فقط این مدل دارای پاور Redundant  نیز می‌باشد.

CX: این سری از سوئیچ‌ها، بیشتر برای سوئیچ های ۸ پورت استفاده می شود و به صورت Compact  قرار داده شده اند. به این معنی که حجم کوچک‌تری نسبت به سایر سوئیچ ها دارند.

G: سوئیچ سیسکو با پورت گیگا بایت.

بعد از این حروف عددی را مشاهده می‌کنید. این عدد بیانگر تعداد پورت های سوئیچ می باشد. این عدد ممکن است ۸ / ۱۲ / ۲۴ / ۴۸ باشد. بعد از تعداد پورت حروفی مانند T  ، P، FP، LP  را مشاهده خواهید کرد. حرف T به این معناست که این سوئیچ دارای پورت Access point است که به آن ها سوکت های RJ-45 میخورد. حرف L بیانگر کلمه Lite است یعنی در استاندارد PoE حداکثر ۳۷۰ وات انرژی برق تأمین می‌گردد. حرف P مخفف POE که  برای سوئیچ های ۲۴ پورت به کار می‌رود و به این معناست که این سوئیچ توانایی تأمین  ۳۷۰ وات برق را دارد. حرف LP در سوئیچ ۲۴ پورت یعنی سوئیچ ها با توان ۳۷۰  وات و ۷۴۰ وات عرضه می شود. حرف FP در سوئیچ های ۴۸ پورت تعیین کننده این موضوع می‌باشد که استاندارد PoE را روی همه پورت‌های سوئیچ پشتیبانی می‌کند.

مفهوم حروف دوم پارت نامبر سوئیچ سیسکو:

Q: پورت گیگابایت اترنت

T: پورت گیگا بیت اترنت

C: پورت گیگابایت اترنت / SFP

S: اسلات ماژول SFP

D: پورتهای uplink یا SFP میتواند باشد و یا +SFP که در +SFP ما دارای سرعت ۱۰ گیگابیت خواهیم بود.

مفهوم حروف آخر پارت نامبر سوئیچ سیسکو:

 S or LL : نسخه IOS موجود بر روی دستگاه LANLite است.

 L : نسخه IOS موجود بر روی دستگاه LANBase است.

 I : نسخه IOS موجود بر روی دستگاه IPLite می باشد.
